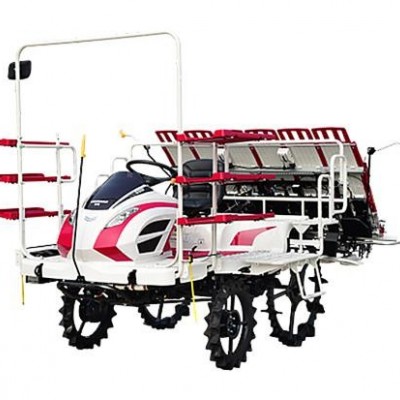

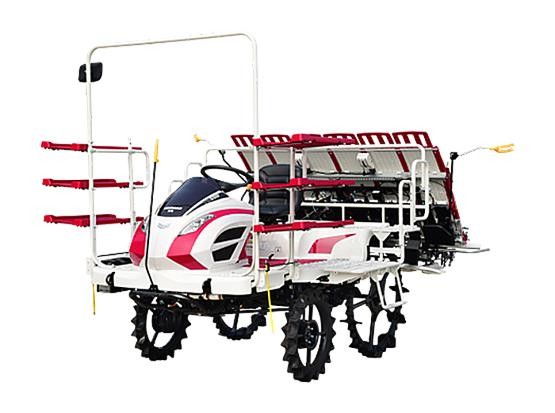

洋馬YR60D乘坐式高速插秧機

洋馬國“Ⅲ”排放3TNM72型20.9馬力柴油發動機，動力穩定可靠。

柴油機

YR60D 采用洋馬國“Ⅲ”排放3TNM72型三缸水冷柴油機，動力穩定可靠。

配置高效HMT行走變速箱(液壓變速+齒輪傳動)，比傳統HST變速箱傳動效率高15%。

形式與結構：

作用與效果：

與傳統的單體液壓無級變速HST相比噪音小，傳動效率提高15%，更節油。

栽秧臺水平控制裝置(UFO)，保持秧臺在水平狀態下作業，使栽幅內插秧深度穩定均勻。

形式與結構：

通過機身水平與栽秧臺水平兩個傳感器的傳感信號控制液壓油缸鎖定工作中的秧臺水平狀態。

作用與效果：

田基與泥面不平整狀態下作業，插秧機不因顛簸造成秧臺晃動而影響 插秧深度，保證插秧深度一致。

高速仿形插植機構，高速取秧不傷秧，高速插秧不推秧，保證插秧良好的直立性。

效果體現“不歪、不倒、淺植最好”

形式與結構：

高速回轉式仿形插植機構。變速回轉箱、仿形插植臂、護苗導軌。

作用與效果：

高速取秧不傷秧、高速插秧不推秧、保證單株插秧的直立性。

插秧深度自動補償，油壓感度裝置，準確控制插秧深度。

保持秧苗淺插控制裝置

形式與結構：

插秧深度補償裝置：伺服電機驅動秧臺升降。
油壓感度：控制秧臺浮船對地壓力。

作用與效果：

靈敏的油壓感度控制浮船對地壓力，克服高速作業
下水的浮力對浮船的影響，克服漂秧、穩定淺插效果。

栽秧臺油壓減震裝置

栽秧臺油壓減震裝置

形式與結構：

油壓蓄能器在栽秧臺升降中減震。

作用與效果：

栽秧臺下落泥面緩沖，減少形成泥坑對插秧深度影響。
吸收由田塊高低不平引起的秧臺沖擊震動。

劃線桿倒車聯動裝置

形式與結構：

栽秧臺升降電控鎖定，電動劃線桿、 倒車檔位自動提升栽秧臺。

作用與效果：

踏板變速，方向助力，轉向對行操控便捷。

形式與結構：

四輪驅動、前后橋差速
前橋雙驅：差速器總成
后橋雙驅：分動離合器

作用與效果：

前后橋在轉向時，內外輪的差速平穩。

變速與轉向裝置裝置

形式與結構：

油門與變速聯動、HMT無級變速。
液壓助力式方向盤。

作用與效果：

踏板無級變速、變速平穩，安全可靠。
雙手操控方向盤、機具直線控制好。
