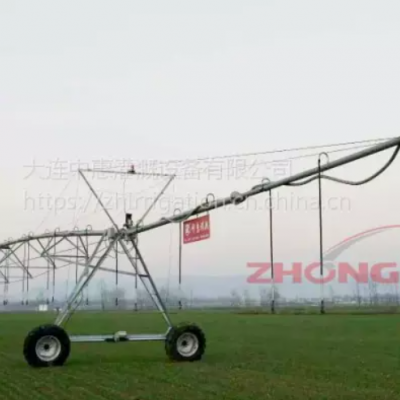

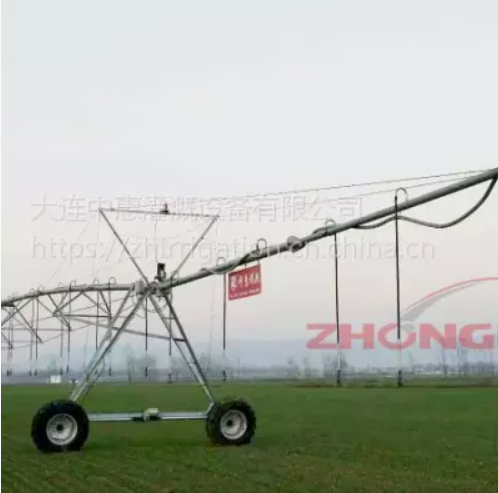

大連中惠DYP大型中心支軸式 噴灌機

中心支軸式噴灌機又稱指針式噴灌機，是將噴灌機的轉動支軸固定在灌溉面積的中心，固定在鋼筋混凝土支座上，支軸座中心下端與井泵出水管或壓力管相連，上端通過旋轉機構（集電環）與旋轉彎管連接，通過桁架上的噴灑系統向作物噴水的一種節水增產灌溉機械。

1.中心支軸軸座

??噴灌機的轉動支軸，安裝在灌溉面積的中心，固定在鋼筋混凝土基座上。支軸座中心管下端與井泵出水管或壓力管相連，上端通過旋轉機構（集電環）與旋轉彎管連接。集電環裝置完全由玻璃纖維密封，雙滑動觸點，***向驅動塔輸送穩定的動力。

2.噴灑系統

??噴灑系統由噴灑支管和安裝在上面的噴頭組成。噴灑支管一般采用薄壁鍍鋅鋼管，直徑取決于所選用的噴頭。支管上裝有若干噴頭,噴頭種類可采用以下三種方式；噴頭的工作壓力可采用高壓或低壓；噴頭的流量由安裝位置來決定。

3.桁架

??桁架是組成噴灌機的基本單元，桁架的長度有32m、57m、63m三種可選，噴灑支管是桁架的組成部分。中心軸式噴灌機是采用空間拱架支承噴灑支管的結構。

??桁架角鋼和拉筋

??此噴灌系統***的“V”型角鋼桁架組將負載均勻地分布。為跨體提供高強度的支撐，并且延長管道使用壽命。特種材料鍛造而成的拉筋端頭和***的拉筋連接板緊密結合，為跨體提供了強有力地支撐。

??X型塔架斜撐角鋼

??該設計將跨體與驅動塔緊固地連接。這種結構能夠有效地分解和吸收因地形崎嶇而造成的跨體扭曲壓力。

4.塔車

??塔車由塔架、行走輪和驅動系統等組成，既是桁架的支座，也是噴灌機的驅動部件。

??該四腿塔架結構與采用***雙面焊接支撐的***驅動管緊密連接。支架可大幅度展開，將負載更大的面積分布。增加設備的穩定性能。

5.輪胎

??11.2x24型適合于短時沙土地上作業的設備。

??11.2x38型提供良好的間隙和浮動，輪胎軌跡窄。

??14.9x24型***用于重而長的設備。

??16.9x24用于長跨度設備。能提供更大地浮動性。

6.驅動裝置

??電動驅動裝置是采用有過流過載保護的三相異步電動機，通過蝸輪蝸桿減速器或鏈輪，帶動行走輪移動。

??驅動電機由電機和齒輪變速箱組成。其合理的設計和優化的配置***電機整體工作性能***，使用壽命***，運行***。定子外殼經特殊涂層處理，防化學腐蝕，增加機體使用壽命。

??定子和轉子可單獨拆卸更換，維修時無需更換整個機體。維修方便，***。三級變速的齒輪減速箱達到95%輸出效率，與斜齒輪電機比較，其摩擦系數小，發熱量少，磨損程度低，輸出扭矩大，同比爬坡能力高出25%。

??車輪減速器采用***型殼體用于增加整體強度，降低磨損。其箱體內的齒輪油高于輸入輸出軸所在的平面，起到了高效的密封作用。防止塵土和潮氣進入機體，延長產品使用壽命；采用大功率輸出軸承使負載能力提高55%；采用1045#鋼鐵鍛造厚齒渦桿，使與渦輪咬合更加緊密，動力更強勁；主動輪采用高強度鑄鐵、大齒距設計，在極限負載的情況下可以產生高強度連續扭力，延長零件使用壽命。在***的工作條件下，設在軸承兩端的鋼質高強度端帽會預先承受載荷。中心定位盤為輪胎提供***地定位。使用較短的輸出軸，消除懸掛負載，延長軸承使用壽命。齒輪箱設有完備的密封裝置，為輸入和輸出軸提供良好地密封，使用壽命***。
