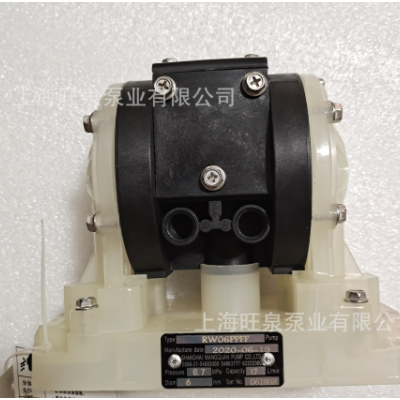

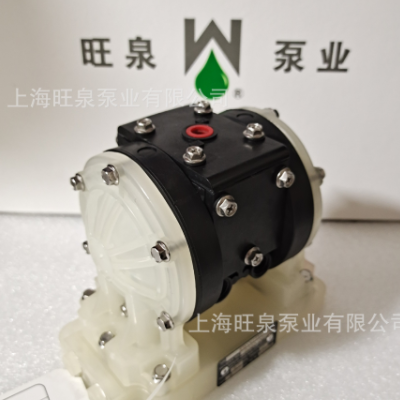

上海旺泉RW06\RW10\RW15微型氣動隔膜泵、小型隔膜氣動泵、塑料泵

品牌旺泉

球材質無

球座材質無

膜片材質TF

額定揚程70

最大流量2.28

最大揚程70

連接方式-

標準編號-

驅動方式-

泵體材質塑料

閥座材質-

閥球材質-

工作空氣壓力-

最大空氣消耗-

最大工作流體

旺泉RW系列氣動隔膜泵具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的諸多功能。
1、不需灌引水，可干抽，濕抽吸程高達7.6m．揚程高達84m．出口壓力≥8.4bar。
2、流道寬敞，通過性能好．允許通過上限顆粒直徑達9.4mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1～8.4bar之間)：
4、該泵無旋轉部件，沒有軸封，隔膜把抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電．在易燃、易爆場所使用安全可靠；
6、可以浸沒在介質中工作；
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9、可輸送較粘的液體(粘度在1萬厘泊以下)；
10、旺泉該系列泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵最大特點。
旺泉RW系列氣動隔膜泵工作原理
空氣經由氣閥壓縮進入膜片A之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅 動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將膜片A推離中心體時，另一端之膜片B同時被連結之中心軸拉向中心體，此時，膜片B背面之空氣由出口 排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。
當受空氣擠壓之膜片A達到其位移極限時，空氣閥會將空氣引導至膜片B之背面，同樣形成擠壓力而使其推離中心體，同時將連結的膜片A拉回中心體，此時膜片B之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體外。膜片A被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。
當膜片之運動完成時，空氣閥再次引導空氣至膜片A之背面，同時膜片B做空氣排放動作。在泵回復到 原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次完全的循環泵送動作而使泵達到 自吸狀態。

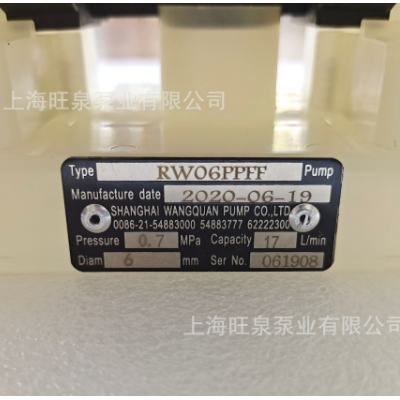

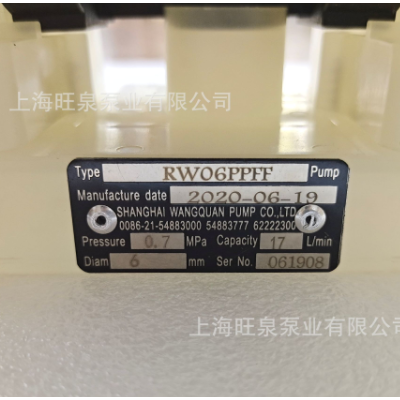

RW06
RW10
RW15
采用新先導式的空氣閥，更加可靠。可外接電磁閥，以便遙控操作。啟動迅速，自吸力強；結構簡單，堅固耐用。多端口設計易于安裝，泵體材質種類多，主要材質有鋁合金、不銹鋼、聚四氟乙烯、聚丙烯、乙縮醛等。膜片的種類多，可滿足不同的工作情況。
