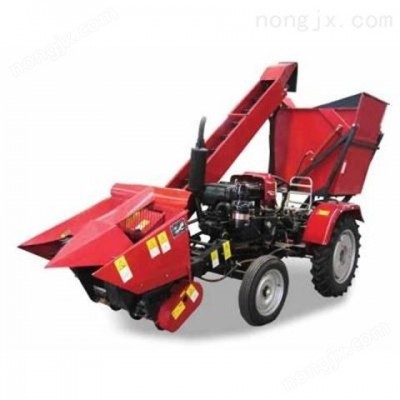

時風4YW-2懸掛（背負）式玉米收獲機

產品簡介

以下內容是廠家提供的產品介紹》》》　　一、時風牌4YW-2型懸掛式玉米收獲機，是以小四輪拖拉機為配套動力，可對田間待收獲的玉米進行摘穗、果穗輸送裝箱以及秸稈粗切還田等作業，具有機型小、結構緊湊、操作靈活、動力消耗小、生產效率高、作業質量好等特點，能夠實現一機多用，投資少、收效快，是國家推廣補貼產品

詳細介紹

以下內容是廠家提供的產品介紹》》》

　　一、時風牌4YW-2型懸掛式玉米收獲機，是以小四輪拖拉機為配套動力，可對田間待收獲的玉米進行摘穗、果穗輸送裝箱以及秸稈粗切還田等作業，具有機型小、結構緊湊、操作靈活、動力消耗小、生產效率高、作業質量好等特點，能夠實現一機多用，投資少、收效快，是國家推廣補貼產品。

　　工作原理：收獲玉米的過程是將裝好收獲機的拖拉機對準玉米行，割臺前面部位有V字裝置，稱扶導器，引導玉米秸桿進入摘穗輥前端，V字型入口撥入摘穗輥，摘穗裝置是兩對相對旋轉表面帶螺旋凸筋的軸，玉米莖桿沿螺旋凸筋向后下方推動，通過摘穗軸輥的間隙，被摘穗輥的凸筋卡摘下玉米穗落入槽中，被攪龍軸送入右方輸送槽，由輸送帶送入后方果穗箱同時割臺下方的割刀割斷玉米桔桿，秸桿讓鍘刀粗切還田。—次完成玉米摘穗、輸送裝箱，秸桿粗切還田全部作業。

　　二、主要技術參數表：

　　4YW-2型懸掛式玉米收獲機主要技術參數表

　　三、收獲拖拉機配置

　　㈠推薦配置：報計劃格式：收獲拖拉機、發動機型號、輪距狀態、輪胎型號。

　　1.十檔動力1.2m滑動可調輪距拖拉機：

　　SF320，電啟動，循蒸188發動機，0.96-1.2m滑動可調輪距(出廠輪距為1.2m)，14#國標機架，十檔動力，加大提升器，上置齒輪泵，風雷機罩，前輪5.00-14、后輪9.50-20，精品紅。

　　2.十檔動力1.3m輪距拖拉機：

　　SF320，電啟動，循蒸188發動機，1.3m半浮，14#國標機架，十檔動力，加大提升器，上置齒輪泵，風雷機罩，前輪5.00-14、后輪9.50-20，精品紅。

　　㈡選裝配置：

　　1.輪距：0.96m. 2.發動機：SF168、SF178、SF148循蒸電啟動發動機

　　3.輪胎：⑴后輪7.5-20，⑵前輪5.50-16

　　4.后橋：⑴十檔，⑵七檔動力，⑶七檔

　　5.提升器：立式強壓

　　四、普通拖拉機計劃為方便安裝收獲機可報“收獲機架”。

　　五、若原有時風拖拉機用戶配套動力為SF148循蒸發動機，安裝收獲機時除更換隨機發放的有關附件外還需變動以下專用零部件：
